HR6
产品描述
适用范围
开关符合IEC60947-3、GB14048.3标准。

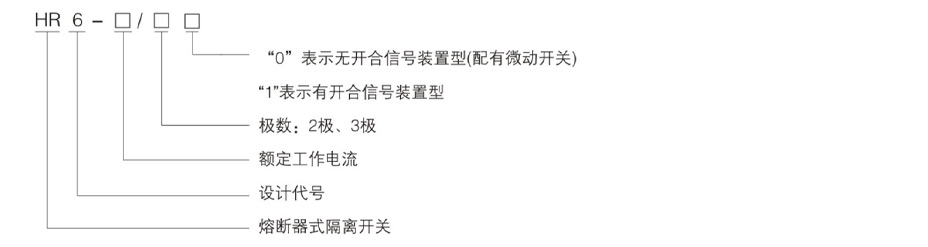

型号及含义
结构特征
NT型熔断体装在盖的内部，盖可沿支持件呈扇形旋转，具有较大的电隔离距离以满足隔离开关的要求，盖可以方便地从底座上拆下，使得安装和更换熔断体很方便。底座上具有两组安装孔，能满足各种开关柜内及面板上安装的要求。开关的两侧面，根据需要可装辅助触头，发出指示开关分合状态的信号。
主要技术参数
|
开关约定发热电流（A） |
配用熔断体 |
额定电压（V） |
熔体电流值（A） |
|
160 |
NT00 |
380 |
4、6、10、16、20、25、32、35、40、50、63、80、100、125、160 |
|
660 |
4、6、10、16、20、25、32、35、40、50、63、80、100 |
||
|
250 |
NT1 |
380 |
80、100、125、160、200、224、250 |
|
660 |
80、100、125、160、200 |
||
|
400 |
NT2 |
380 |
125、160、200、224、250、300、315、355、400 |
|
660 |
125、160、200、224、250、300、315 |
||
|
630 |
NT3 |
380 |
315、355、400、425、500、630 |
|
660 |
315、355、400、425 |
开关主要技术参数见表2。
|
型号 |
HR6-160 |
HR6-250 |
HR6-400 |
HR6-630 |
||
|
额定绝缘电压（V） |
660 |
660 |
660 |
660 |
||
|
约定发热电流（A） |
100 |
250 |
400 |
630 |
||
|
额定工作电流（A） |
380V |
160 |
250 |
400 |
630 |
|
|
660V |
100 |
200 |
315 |
425 |
||
|
额定接通和分断能力（A）（1.05Ue） |
380V,C0SΦ=0.35 AC-23B |
接通 |
1280 |
2000 |
3200 |
5040 |
|
分断 |
960 |
1500 |
2400 |
3780 |
||
|
660V,C0SΦ=0.65 AC-22B |
接通 |
480 |
750 |
1200 |
1890 |
|
|
分断 |
480 |
750 |
1200 |
1890 |
||
|
额定熔断短路电流（kA） |
50 |
50 |
50 |
50 |
||
|
最大预期峰值电流（kA） |
100 |
100 |
100 |
100 |
||
|
污染等级 |
3 |
3 |
3 |
3 |
||
|
安装类别 |
Ⅲ |
Ⅲ |
Ⅲ |
Ⅲ |
||

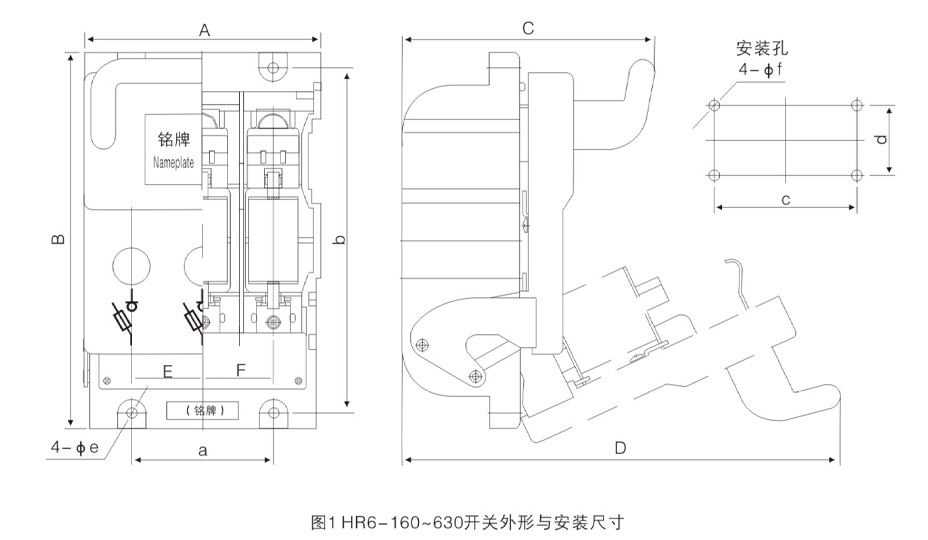

开关外形与安装尺寸
开关外形与安装尺寸见图1及表3
|
型号 |
外形尺寸 |
安装尺寸 |
|||||||||
|
A |
B |
C |
D |
E |
a |
b |
c |
d |
Φe |
Φf |
|
|
HR6-160/30 |
134 |
215 |
142 |
245 |
40 |
80 |
198 |
80 |
40 |
Φ6.5 |
Φ6.5 |
|
HR6-250/30 |
184 |
280 |
162 |
320 |
60 |
120 |
260 |
120 |
60 |
Φ8.5 |
Φ8.5 |
|
HR6-400/30 |
244 |
300 |
194 |
360 |
80 |
160 |
280 |
160 |
60 |
Φ8.5 |
Φ8.5 |
|
HR6-630/30 |
244 |
300 |
194 |
360 |
80 |
160 |
280 |
160 |
60 |
Φ8.5 |
Φ8.5 |
