HR3

产品描述

适用范围

　　HR3系列熔断器式刀开关适用于交流50Hz、380V，额定电流至1000A的配电系统中作为短路保护和电缆、导线的过载保护之用。在正常情况下，可供不频繁地手动接通和分断正常电流与过载电流，在短路情况下，由熔体熔断来切断电流。
　　开关符合IEC60947-3、GB14048.3标准。

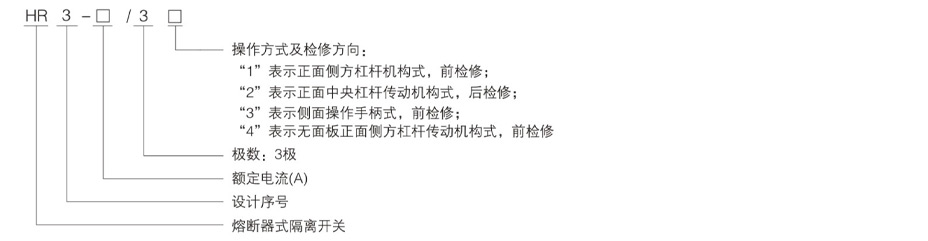

型号及含义

主要技术参数

约定发热电流（A）	交流（AC）380V
约定发热电流（A）	HR3正面侧方杠杆机构式	HR3正面中央杠杆传动机构式	HR3侧面操作手柄式	HR3无面板正面侧方杠杆传动机构式
100	HR3-100/31	HR3-100/32	HR3-100/33	HR3-100/34
200	HR3-200/31	HR3-200/32	HR3-200/33	HR3-200/34
400	HR3-400/31	HR3-400/32	HR3-400/33	HR3-400/34
600	HR3-600/31	HR3-600/32	HR3-600/33	HR3-600/34
1000	HR3-1000/31	HR3-1000/32	HR3-1000/33	HR3-1000/34

型号	额定工作电压（V）	额定绝缘电压（V）	额定工作电流（A）	约定发热电流（A）	配用熔断体
HR3-100/31	380	660	100	100	RT0-100
HR3-200/31			200	200	RT0-200
HR3-400/31			400	400	RT0-400
HR3-600/31			600	600	RT0-600
HR3-1000/31			1000	1000	RT0-1000

结构特征

　　熔断器式刀开关（以下简称开关）是熔断器和刀开关的组合电器，具有熔断器和刀开关的基本性能，在电路正常供电的情况下，接通和切断电源由刀开关来担任。当线路或用电设备过载或短路时，熔断器的熔体烧断，及时切断故障电流。前操作前检修的开关，中央有供检修和更换熔断器的门，主要供BDL配电屏上安装。前操作后检修的开关主要供BSL配电屏上安装。侧面操作前检修的开关可以制成封闭的动力配电箱。开关有安全挡板，并装有灭弧室。灭弧室由酚醛布板和钢板冲制件铆合而成。
　　开关的熔断器固定在带弹簧、锁板的绝缘横梁上，在正常运行时，保证熔断器不脱扣，而当熔断体因线路故障而熔断后，只需要按下锁板便可以很方便地更换熔断器。

外形与安装尺寸

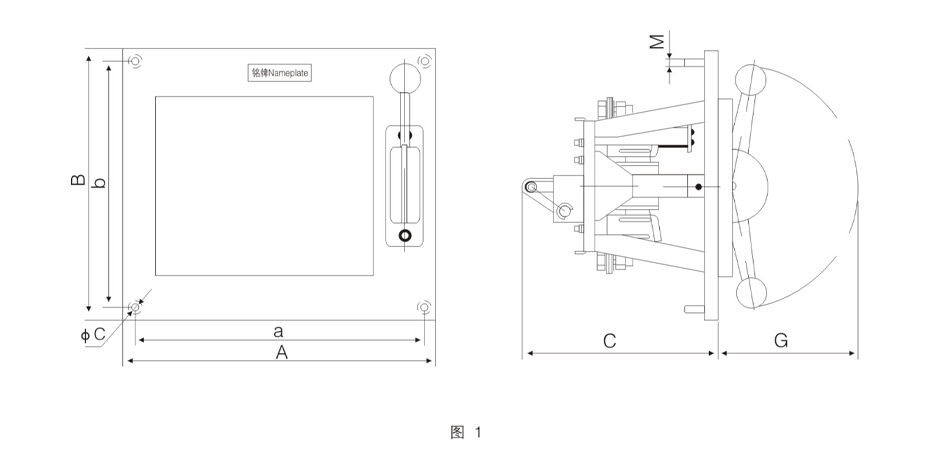

HR3-100~1000/31外形与安装尺寸见图1表1

表1

型号	外形尺寸				安装尺寸（mm）
型号	A	B	C*	G	a	b	Φc	K
HR3-100/31	400	400	275	266	360	360	12	10
HR3-200/31	400	400	275	266	360	360	12	10
HR3-400/31	400	400	275	266	360	360	12	10
HR3-600/31	450	400	325	266	410	360	12	10
HR3-1000/31	500	400	350	266	450	360	12	10

注：C*尺寸为开关接通后连杆处于最大位置时的尺寸。

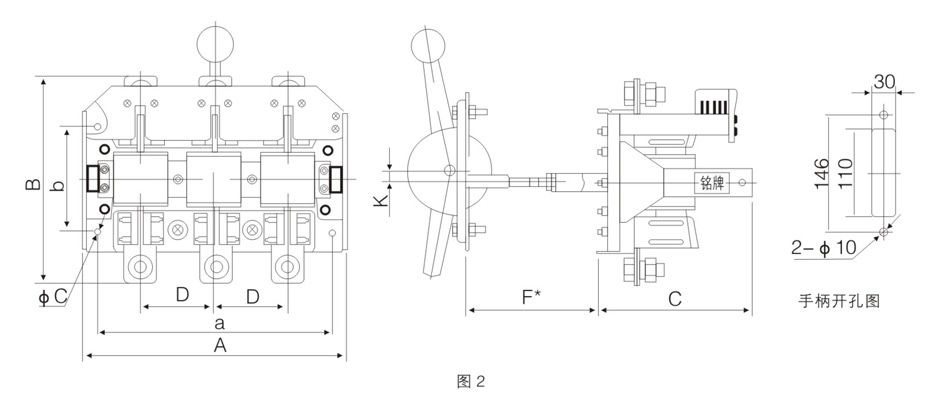

HR3-100~1000/32外形与安装尺寸见图2表2

表２

型号	外形尺寸（mm）					安装尺寸（mm）
型号	A	B		D	F*	a	b	Φc	K
HR3-100/32	250	192	185	60	250	215	130	7	12
HR3-200/32	270	205	185	70	250	235	130	7	12
HR3-400/32	290	222	185	80	250	255	130	7	12
HR3-600/32	320	255	185	90	250	285	130	7	12
HR3-1000/32	410	365	270	115	350	350	250	7	12

注：F尺寸为开关接通后连杆处于最大位置时的尺寸。

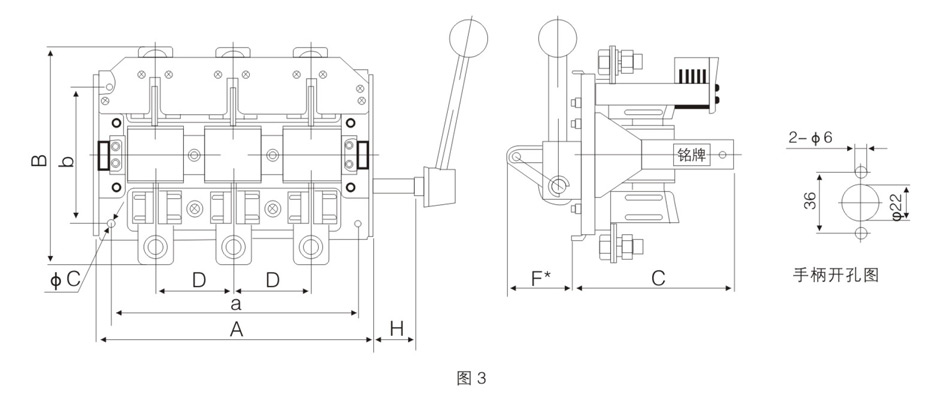

HR3-100~1000/33外形与安装尺寸见图3表3

表３

型号	外形尺寸（mm）					安装尺寸（mm）
型号	A	B	C	D	F*	a	b	Φc	H
HR3-100/31	250	200	185	60	75	215	160	7	78
HR3-200/31	270	205	185	70	75	235	160	7	78
HR3-400/31	290	222	185	80	75	255	160	7	78
HR3-600/31	320	255	185	90	75	285	160	7	78
HR3-1000/31	410	365	270	115	75	350	250	9	102

注：C*尺寸为开关接通后连杆处于最大位置时的尺寸。

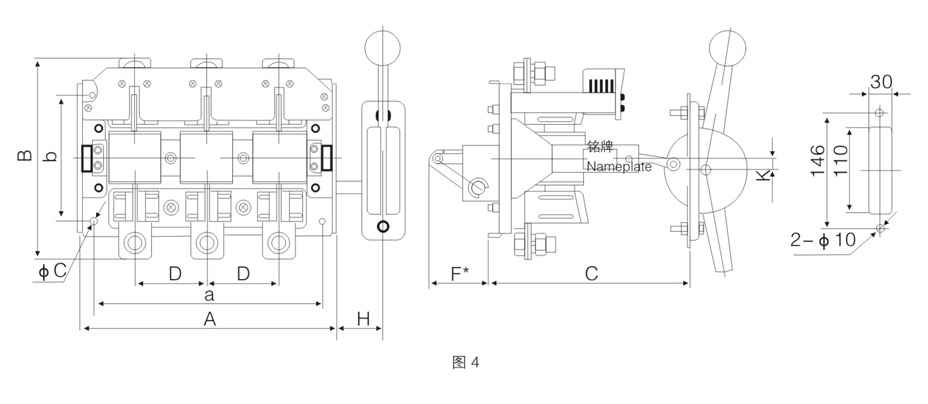

HR3-100~1000/34外形与安装尺寸见图4表4

表4

型号	外形尺寸（mm）					安装尺寸（mm）
型号	A	B		D	F*	a	b	Φc	H	K
HR3-100/32	250	200	250	60	75	215	160	7	78	12
HR3-200/32	270	205	250	70	75	235	160	7	78	12
HR3-400/32	290	222	250	80	75	255	160	7	78	12
HR3-600/32	320	255	250	90	75	285	160	7	78	12
HR3-1000/32	410	365	350	115	75	350	250	9	102	12

注：F*尺寸为开关接通后连杆处于最大位置时的尺寸。
