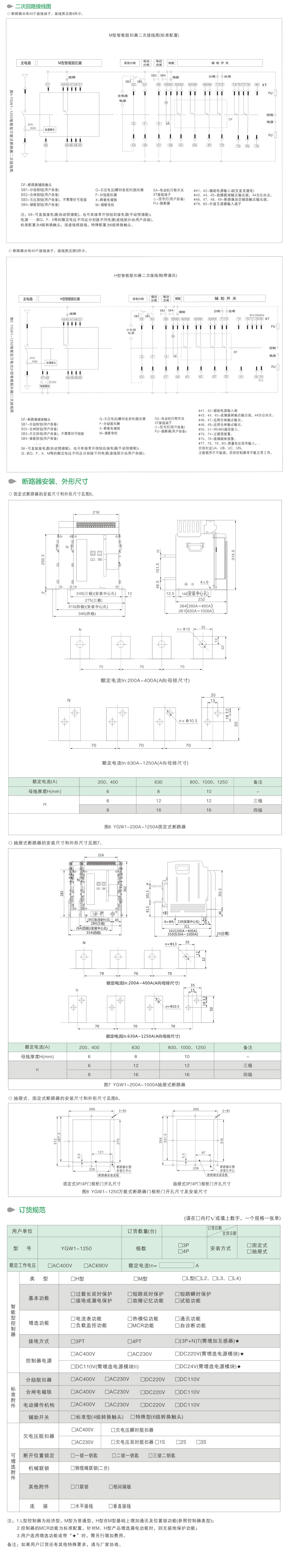

YGW1-1250
产品描述
用途及适用范围
YGW1-1250智能型万能式断路器（以下简称断路器），适用于交流50Hz，额定电压400V（380Ｖ），额定电流200~1250A的配电网络中，主要用来分配电能和保护线路及电源设备免受过载、短路、欠电压、单相接地等故障的危害。在正常条件下可作线路的不频繁转换之用，也可作为电动机的不频繁起动及保护之用。
该断路器具有多种智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。断路器具有隔离功能，符号标示为“
”。
断路器的技术性能符合GB14048.2《低压开关设备和控制设备第2部分：断路器》lEC60947-2《低压开关设备及控制设备第2部分：断路器》等标准。

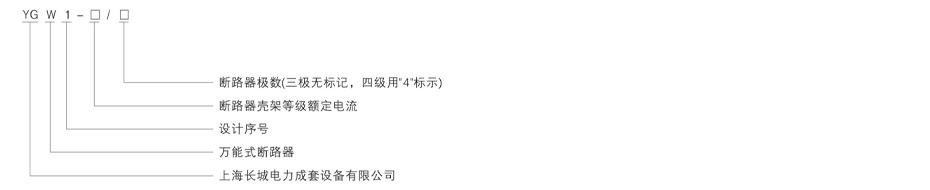

产品型号含义及分类
按使用类别分：A类（非选择型）；B类（选择型）
安装方式：固定式、抽屉式；
传动方式：电动机传动、手动；
极数：三极、四级；
脱扣器种类：智能型控制器、分励脱扣器、欠电压瞬时（或延时）脱扣器
智能型控制器分类
2M型经济型（基本功能）
3M型基本型（基本功能+智能功能）
3H型：高级型（基本功能+智能功能+通讯接口）
正常工做条件安装条件
周围空气温度：上限不超过+40℃；下限不低于-5℃；24h的平均值不超过+35℃；
注：1.下限值为-10℃或-25℃的工作条件，在订货时用户须向制造厂申明；
2.上限值超过+40℃或下限值低于-25℃的工作条件，用户应与制造厂协商
海拔：安装地点海拔不超过2000m。
大气条件：大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的疑露。
污染等级：3级
安装类别：断路器主电路的安装类别为Ⅳ类，辅助电路的安装类别除了欠电压脱扣器线圈、电源变压器初级线圈与断路器的主电路相同外，其余均为Ⅲ类。
使用类别：B类
安装条件：断路器应安装使用说明书的安装要求进行安装。断路器的垂直倾斜度不超过5℃。
技术数据及性能
1.断路器的额定电流表1
|
壳架等级额定电流Inm（A） |
额定电流In（A） |
控制器额定电流In（A） |
|
1000 |
200、400、630、800、1000、1250 |
200、400、630、800、1000、1250 |
3.断路器的额定短路接通能力应不小于2.1lcu。
4.断路器的额定短路分断能力及短时耐受电流见表2。
|
壳架等级额定电流Inm（A） |
额定极限短路分断能力lcu（kA）cosΦ |
额定运行短路分断能力lcs（kA）cosΦ |
额定短时耐受电流cw（kA）cosΦ |
飞孤距离 |
进线方式 |
|
|
380（400）V |
380（400）V |
380（400）V |
380（400）V |
零飞孤 |
上进线或下进线 |
|
|
短时1s延时0.25s |
短时0.5s延时0.25s |
|||||
|
1000 |
42 |
30 |
20 |
30 |
||

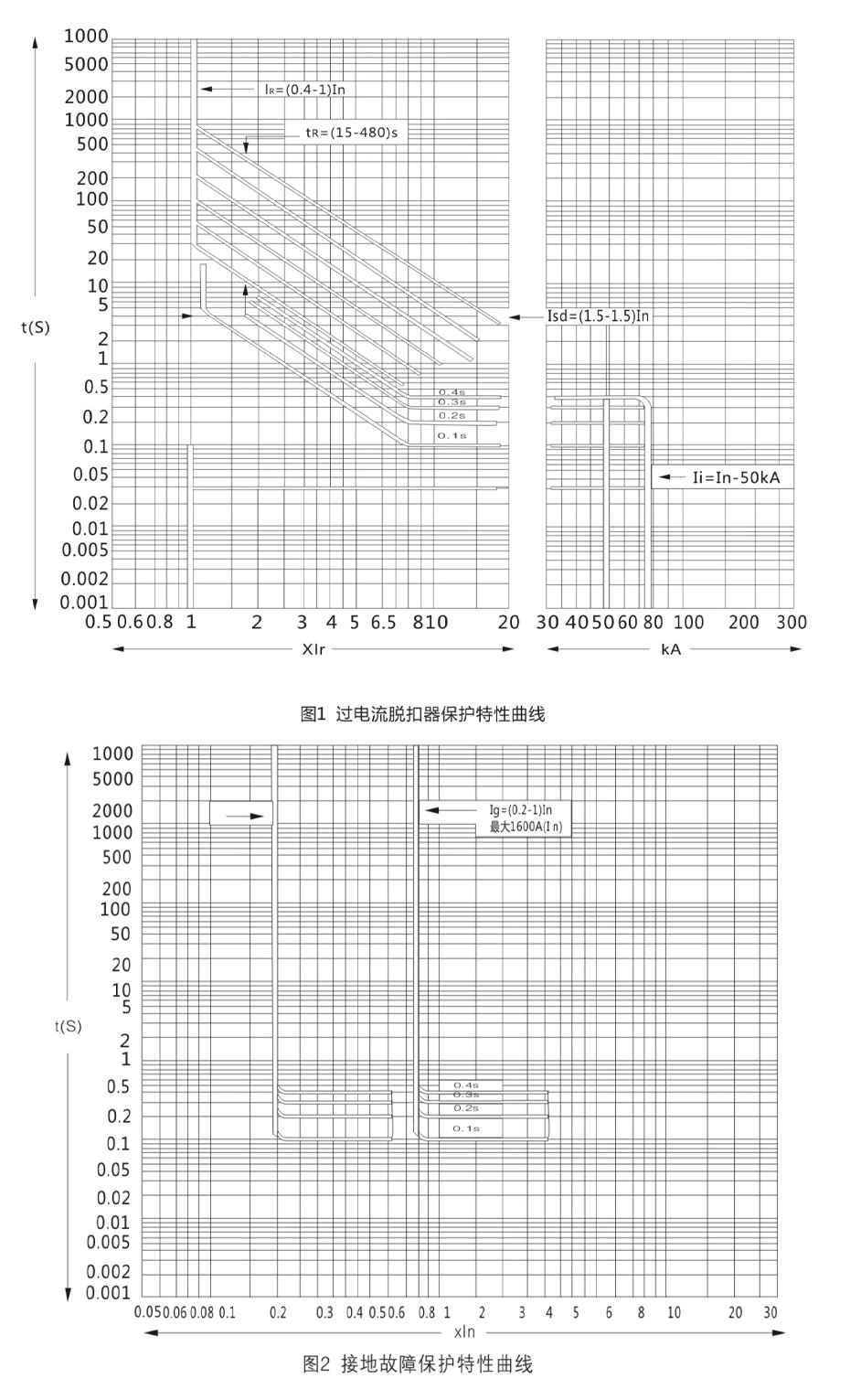

5智能控制器保护特性5.1过电流脱扣器保护特性曲线见图1；接地故障保护特性曲线见图2。
5.1过电流脱扣器保护特性曲线见图1;接地故障保护特性曲线见图2。
|
过电流脱扣器特性 |
整定值范围 |
出厂整定值 |
|
|
YGW1-M |
YGW1-H |
||
|
长延时IR |
（0.4、0.5、0.6、0.7、0.8、0.9、1）In+OFF |
（0.4~1）In+OFF |
1In、120s |
|
短延时lsd |
L3：（3、4、6、8、10、12、15）In+OFF L4：（3、4、5、6、7、8、10）In+OFF |
（1.5~15）In+OFF |
6In、20s |
|
瞬时li |
L2：（3、4、6、8、10、12、15）1n+OFF L3：（10、11、12、14、16、18、20）1n+OFF |
1In~50kA+OFF |
10In |
|
接地故障lg |
（0.2、0.3、0.4、0.5、0.6、0.7、0.8）In+OFF |
（0.2~1）In+OFF |
0.4In、0.2s |
2.除非客户另有规定，产品出厂时按岀厂整定值设定，客户需整定时请参照智能控制器使用说明书。
5.3智能控制器长延时过电流保护反时限动作特性：I2TR=（1.5lR）2tR（式中tR：长延时回1.5IR时整定时间，IR：长延时整定电流，TR长延时动作时间），动作时间见表4，可返系数不小于0.9，返回电流为09IR。
|
电流整定值 |
动作时间 |
准确度 |
|||||||||
|
YGW1-M |
YGW1-H |
||||||||||
|
1.05IR |
＞2h不动作 |
＞2h不动作 |
±15% |
||||||||
|
1.3IR |
≤1h动作 |
≤1h动作 |
|||||||||
|
1.5lR |
30s |
60s |
120s |
240s |
15s |
30s |
60s |
120s |
240s |
480s |
|
|
2.0lR |
16.9s |
33.7s |
67.5s |
135s |
8.4s |
16.9s |
33.7s |
67.5s |
135s |
270s |
|
|
7.2IR |
1.3s |
2.6s |
5.2s |
10.4s |
0.65s |
1.3s |
2.6s |
5.2s |
10.4s |
21s |
|
|
脱扣级别 |
- |
10A |
10 |
20 |
- |
- |
10A |
10 |
20 |
30 |
|
5.4智能控制器短延时过电流保护特性为定时限特性，其延时间为0.2s（L型控制器）、0.4s，可返回时间为0.21s，其时限误差为±10%。
5.5接地故障保护动作特性为定时限，其延时特性符合表5，其时限误差为-15%
5.6断路器过电流保护特性、接地故障保护特性曲线见图1所示。
5.7.智能控制器短路延时动作特性；
短路短延时过电流保护一般为定时限，如要求低倍数为反时限时，其特性按：I2Ts=（8IR）2tsd（式中Ts为短延时整定时间，tsd为短延时动作时间），当过载电流8IR时，自动转换为定时限特性，其动作特性见表5。
5.8智能你控制器短路瞬时动作特性：
短路瞬时的动作时间（含断路器固有分断时间）应小于30ms，其动作特性为：≤0.85时不动作，＞1.15时动作。
|
保护方式 |
动作时间 |
准确度 |
|||
|
YGW1-M |
YGW1-H |
||||
|
定时限 |
脱扣时间整定值tsd |
200ms |
400ms |
0.1s~1s（0.1s极差） |
±10% |
|
最大分断时间 |
230ms |
460ms |
|||
|
不脱扣持续时间 |
140ms |
330ms |
|||
|
反时限制性 |
无 |
曲线同地载长延时，但曲线速度快10倍 |
|||
|
动作特性 |
≤0.9Isd不动作 |
||||
|
＞1.1Isd延时动作 |
|||||
5.9.接地故障保护动作特性为定时限，其延时符合表6。
|
保护方式 |
动作时间 |
准确度 |
|||||
|
YGW1-M |
YGW1-H |
||||||
|
定时限 |
脱扣时间整定值tg |
200ms |
400ms |
600ms |
800ms |
0.1s~1s+OFF（0.1s极差，OFF位置只报警，不跳闸） |
±10% |
|
最大分断时间 |
230ms |
460ms |
650ms |
850ms |
|||
|
可返回时间 |
140ms |
330ms |
560ms |
760ms |
|||
|
动作特性 |
≤0.8Ig不动作 |
||||||
|
＞1.0Ig延时动作 |
|||||||
5.10剩佘漏电流保护式通过外接外部漏电互感器来实现剩余漏电流讯号检测，动作特性为延时型。
其延时特性符合表7（表中不包括控制器固有动作时间20ms）
额定剩余动作电流I△n：3A、10A、20A、30A。
额定剩余不动作电流（I△no）的最小值为5I△n。
|
极限不驱动时间（21△n时） |
0.06s |
0.1s |
0.2s |
0.3s |
0.4s |
0.5s |
1s |
|
剩余电流 |
最大断开时间（s） |
||||||
|
I△n |
0.36 |
0.50 |
1.00 |
1.50 |
2.00 |
2.50 |
5.00 |
|
2I△n |
0.18 |
0.25 |
0.50 |
0.75 |
1.00 |
1.25 |
2.50 |
|
5I△n、5I△n |
0.07 |
0.10 |
0.20 |
0.30 |
0.40 |
0.50 |
1.00 |
5.11接地或剩余电流保护方式
接地或剩佘电流是由于设备对大地有泄露电流，作为保护设备的一种保护功能。根据泄露电流的大小分为接地保护和剩余电流保护。

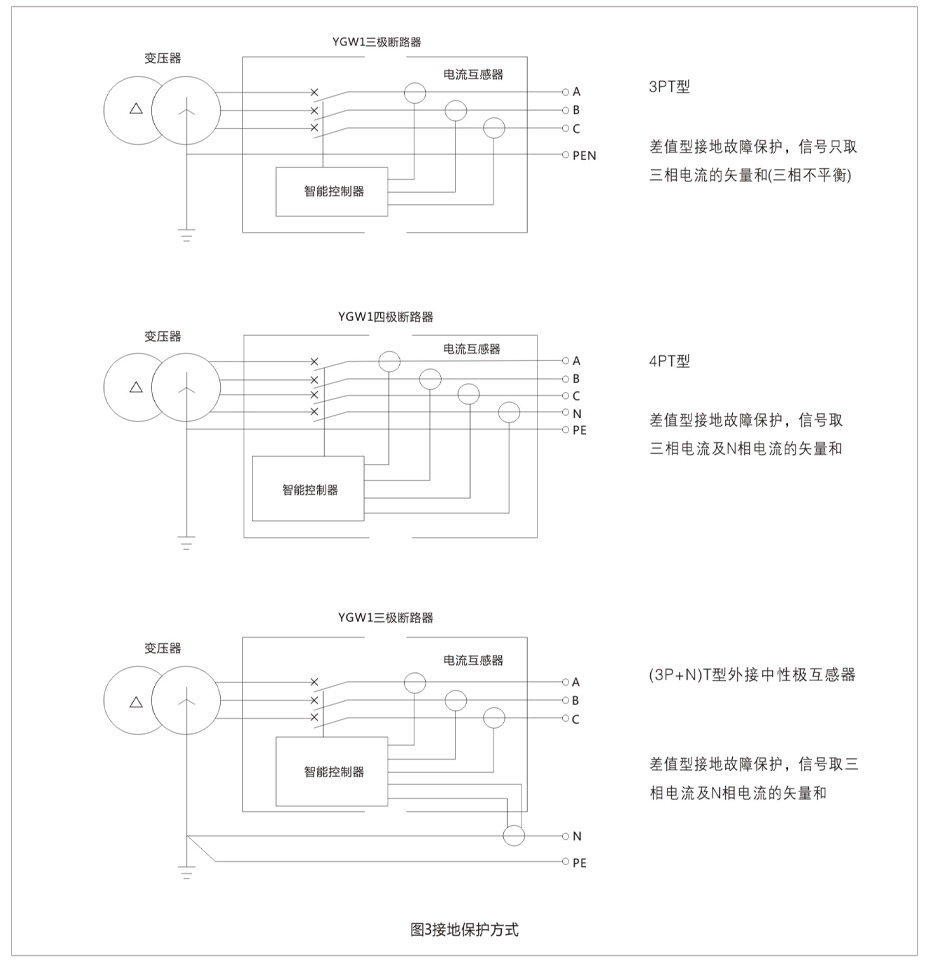

接地保护是控制器根据三相电流和中性电流矢量和进行保护。根据断路器极数分为3PT、4PT、（3P+N）T三种保护方式（见图3）。剩余电流保护是控制器直接取外加电流互感器的输岀电流信号进行保护。保护灵敏度髙，特别适用几十安培的较小接地电流的保护。接地信号取样有两种方式，一种为矩形互感器（ZCT1）取样，另一种为直径100mm的环形互感器（ZT100）取样。
|
壳架等级额定电流Inm（A） |
每小时操作循环次数 |
操作循环次数 |
||
|
通电 |
不通电 |
总数 |
||
|
1250 |
20 |
1000 |
8000 |
10000 |
2.每个通电操作循环期间，保持接通的最长时间为2s
6.断路器的分励脱扣器、欠电压脱扣器、电动操作机构、释能（合闸）电磁铁、智能控制器的工作电压及所需功耗见表9。
|
项目 |
交流（50Hz） |
直流 |
||
|
220V |
380V |
110V |
220V |
|
|
分励脱扣器 |
24VA |
36VA |
24W |
24W |
|
欠电压脱扣器 |
24VA |
36VA |
||
|
合闸电磁铁 |
24VA |
36VA |
24W |
24W |
|
电动操作机构 |
85VA |
85VA |
85W |
85W |
|
智能控制器电源电压 |
AC220V、AC380V、DC220V、DC110V、DC24V |
|||
2.分励脱扣器的可靠动作电压范围为70%~110%，合闸电磁铁和操作机构为85%~110%。
7.断路器的欠电压脱扣器性能见表10。
|
类别 |
欠电压延时脱扣器 |
欠电压瞬时脱扣器 |
|
|
脱扣器动作时间 |
延时1、3、5s |
瞬时 |
|
|
脱扣器动作电压值 |
35%~70%Ue |
断路器可靠开 |
|
|
≤35%Ue |
断路器不能闭合 |
||
|
（85~110%）Ue |
断路器能可靠闭合 |
||
|
在1/2延时时间内，如果电源电压恢复到85%Ue时 |
断路器不断开 |
- |
|
8.辅助触头的性能
8.1辅助触头的约定发热电流为6A，额定工作电压对交流为127V、220V、380V、对直流为110V、220V，控制容量为300VA/Ue（交流）及60W/Ue（直流）；
8.2辅助触头形式：四常开四常闭，特殊形式订货时应说明。
8.3辅助触头的非正常接通与分断能力：辅助触头非正常使用条件下的接通分断按表11。
|
使用类别 |
接通 |
分断 |
通断操作循环次数和操作频率 |
||||||
|
I/Ie |
U/Ue |
cosΦ或T0.95 |
I/Ie |
U/Ue |
cosΦ或T0.95 |
操作循环次数 |
每分钟操作循环次数 |
通电时间（s） |
|
|
AC-15 |
10 |
1.1 |
0.3 |
10 |
1.1 |
0.3 |
10 |
6（或与主回路操作频率同） |
0.05 |
|
DC-13 |
1.1 |
1.14 |
300ms |
1.1 |
1.14 |
300ms |
|||
8.4辅助触头正常条件下的接通与分断能力见表12。
|
使用类别 |
接通 |
分断 |
||||
|
I/Ie |
U/Ue |
cosΦ中或T0.95 |
I/le |
U/Ue |
cosΦ中或T0.95 |
|
|
AC-15 |
10 |
1 |
0.3 |
1 |
1 |
0.3 |
|
DC-13 |
1 |
1 |
300ms |
1 |
1 |
300ms |
